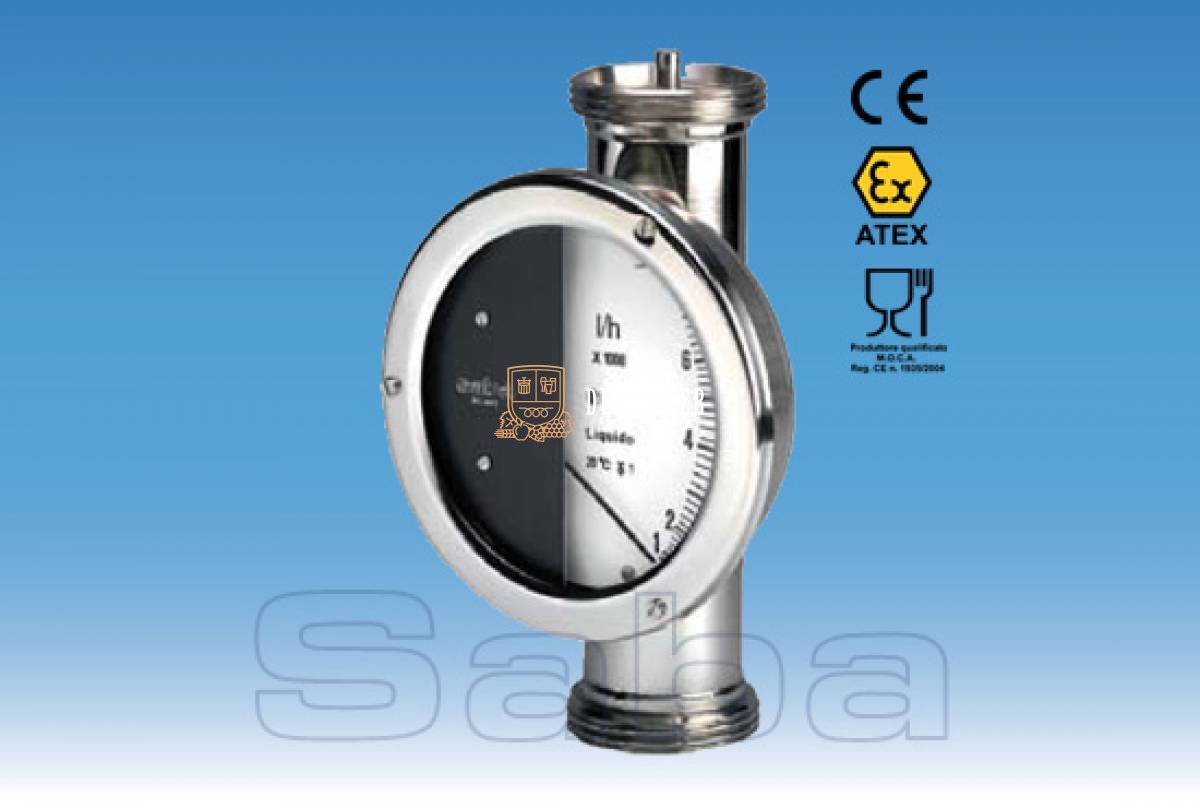

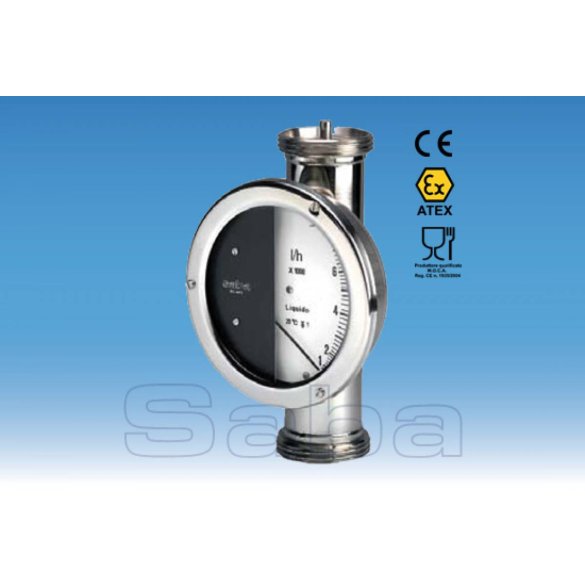

FLOW METER SA 91

Diese Geräteserie wurde zur Messung des Flüssigkeitsdurchflusses entwickelt.

Die messbaren Durchflussraten reichen von einem Bruchteil eines m³/h bis zu 50 m³, mit einer Genauigkeit von 1 % des Skalenendwerts. Auch die Empfindlichkeit der Geräte ist hoch: Es kann ein Durchfluss gemessen werden, der 1/10 des Nennwertes entspricht.

Diese Geräte können für Flüssigkeiten mit unterschiedlichen chemischen und physikalischen Eigenschaften eingesetzt werden. Sie erfordern keine besondere Wartung. Die Innenreinigung ist einfach, da die mit der Flüssigkeit in Berührung kommenden Oberflächen glatt sind.

Die Kinometer werden im wasserdichten Teil des Instruments, entfernt von Flüssigkeiten, platziert, da das Signal vom empfindlichen Element zum Kinometer über ein Magnetfeld übertragen wird. Die Instrumente eignen sich besonders dann, wenn strenge Hygienemaßnahmen eingehalten werden müssen.

TECHNISCHE DATEN

Genauigkeit: ±1 % des Skalenendwerts.
Maximale Betriebstemperatur: Flüssigkeitstemperatur von 10 °C bis 300 °C.
Skalenlänge: 120 mm.
Das Gerät muss senkrecht stehen.
Konstruktionsmaterialien: Die Kontaktteile bestehen aus AISI 316-Indikatorgehäuse mit Schutzart IP55.
Anschluss: DN – SMS – CLAMP – GAS-Flansch PN 10 – PN 16 – UNI 2223.
IP55-Gehäuse: Ø 150 mm
lt/h-Bereich:
DN 25 - 100-1000
DN 25 - 200-2000
DN 40 - 200-2000
DN 40 - 300-3000
DN 40 - 500-5000
DN 50 - 800/8000
DN 50 - 2000-16000
DN 65 - 2500-25000
DN 80 - 5000-50000
