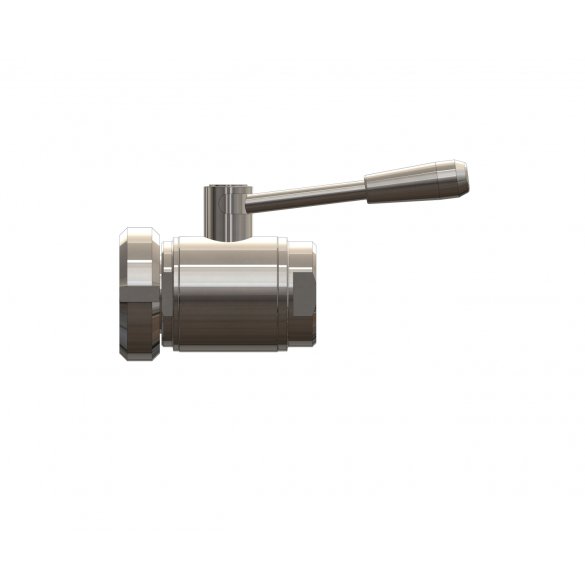

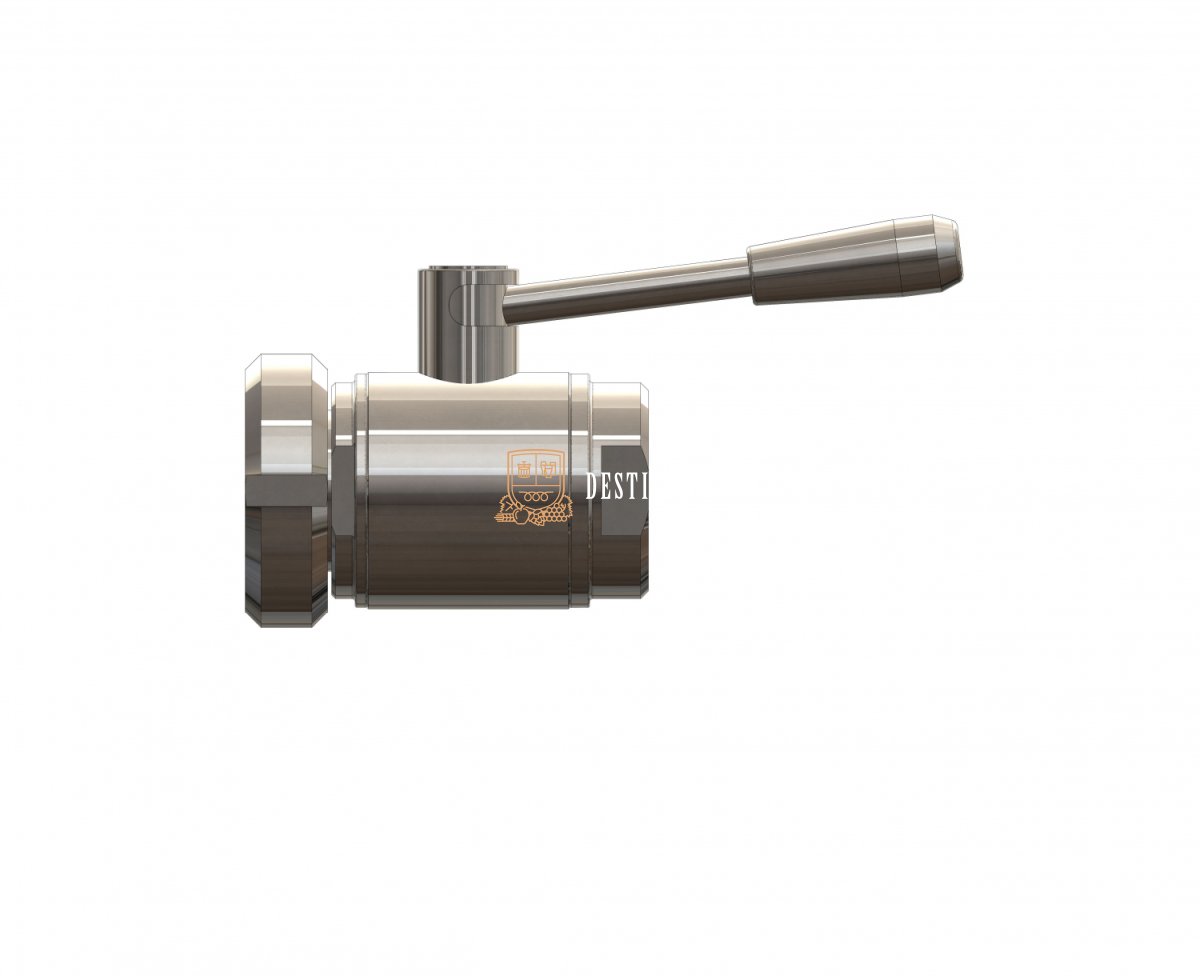

Ball valve – nut DIN DN – internal thread G
BESCHREIBUNG

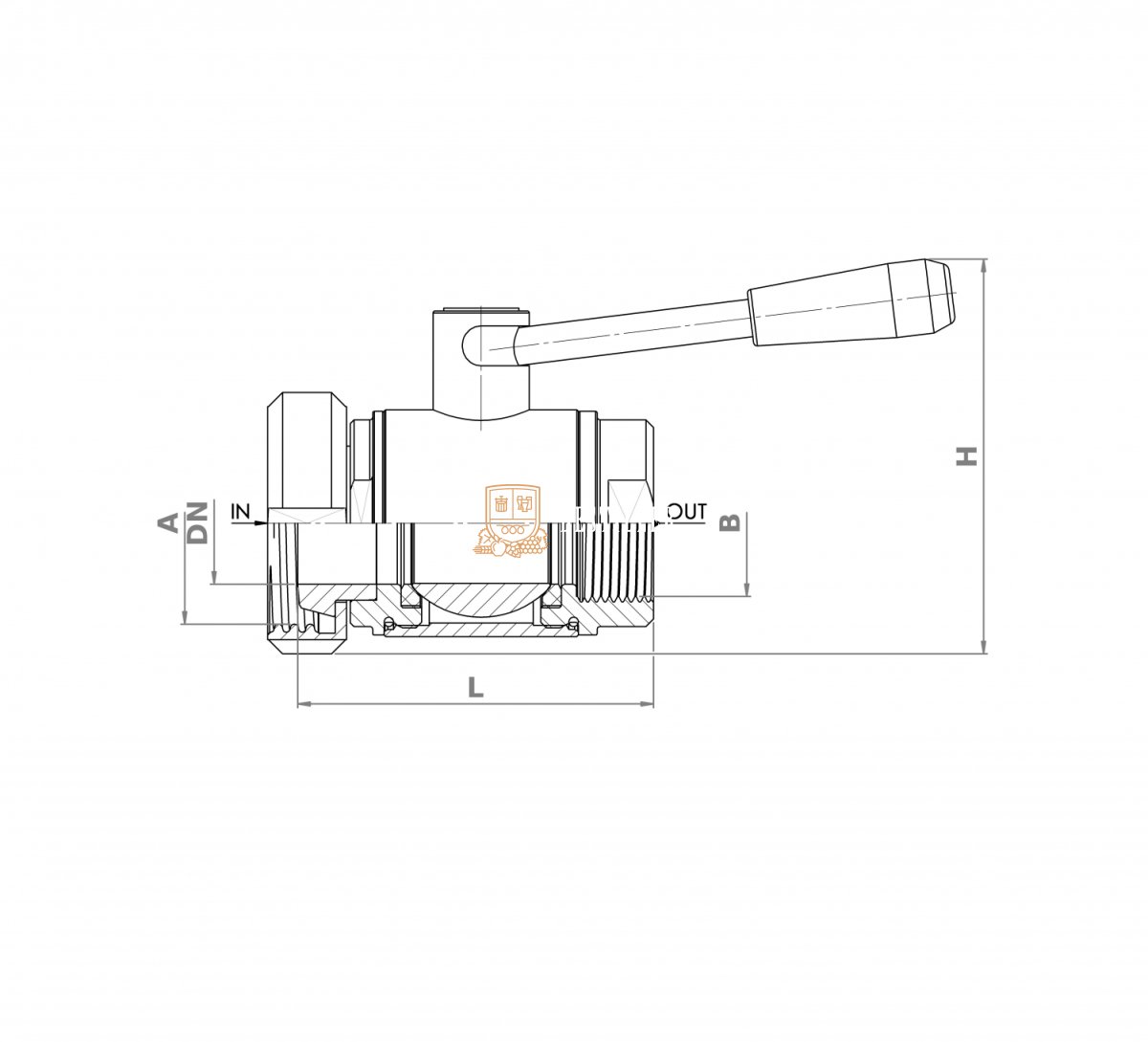

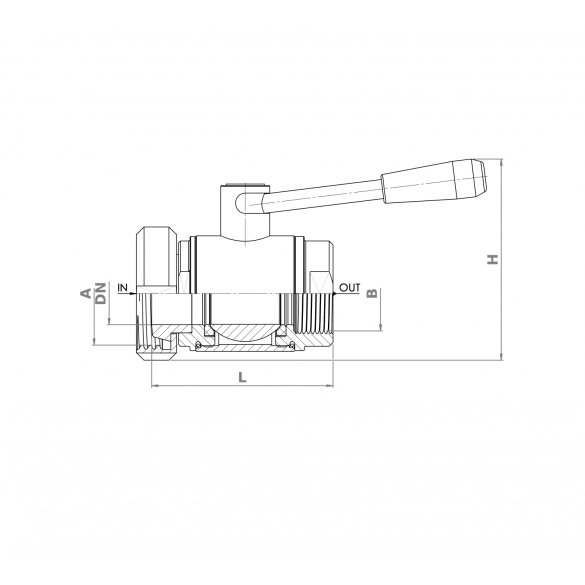

| DN | A | B | C | L | H | CODE |
|---|---|---|---|---|---|---|
| 20 | DIN DN 20 | G 3/4" | ∅20 | 82 | 73 | 8133420 |
| 25 | DIN DN 25 | G 1" | ∅25 | 78 | 93 | 8134425 |
| 32 | DIN DN 32 | G 5/4" | ∅32 | 95 | 107 | 8135432 |
| 32 | DIN DN 40 | G 5/4" | ∅32 | 95 | 110 | 8135440 |
| 32 | DIN DN 50 | G 5/4" | ∅32 | 99 | 117 | 8135450 |
| 40 | DIN DN 40 | G 6/4" | ∅40 | 102 | 130 | 8136440 |
| 40 | DIN DN 50 | G 6/4" | ∅40 | 102 | 136 | 8136450 |
| 50 | DIN DN 50 | G 2" | ∅50 | 123 | 147 | 8130250 |
