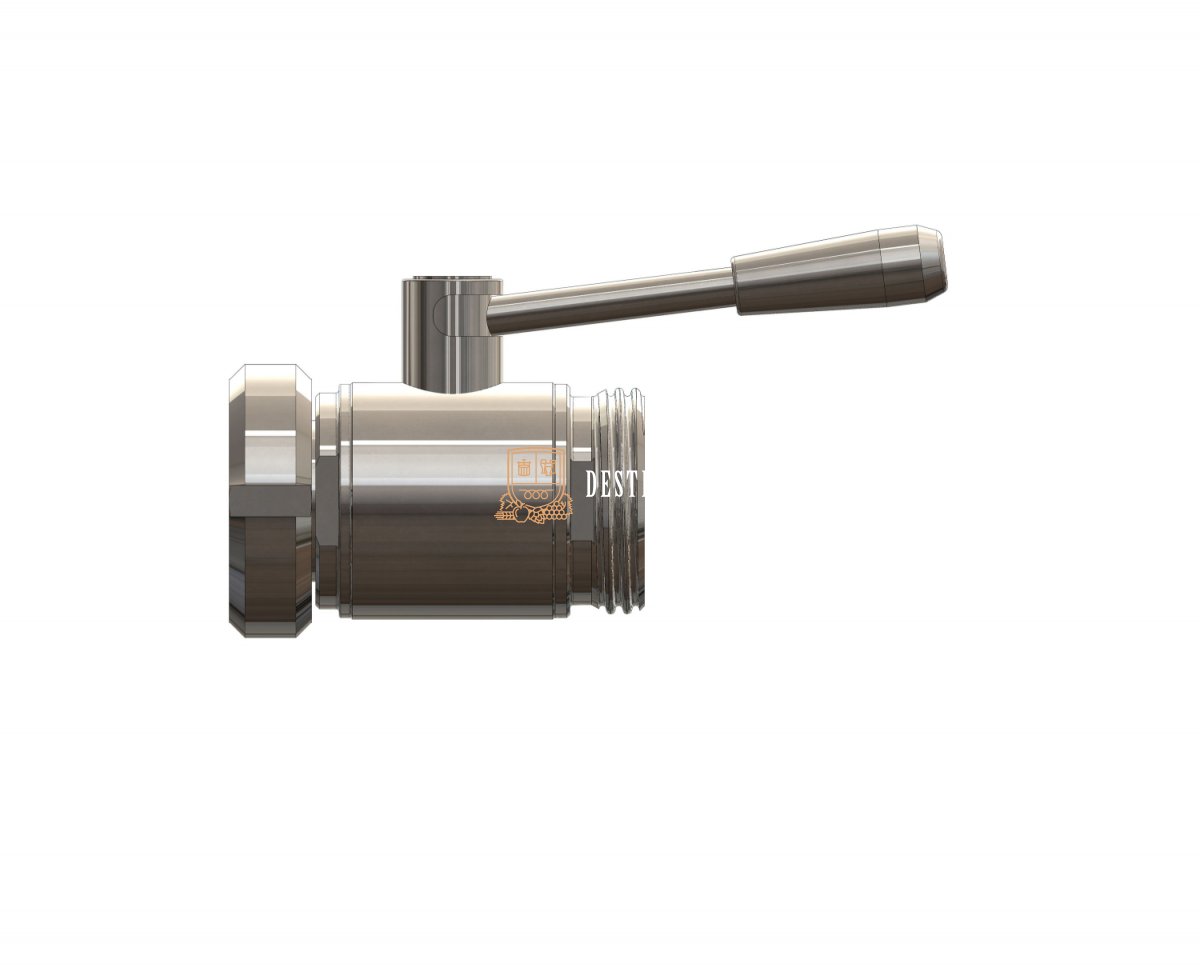

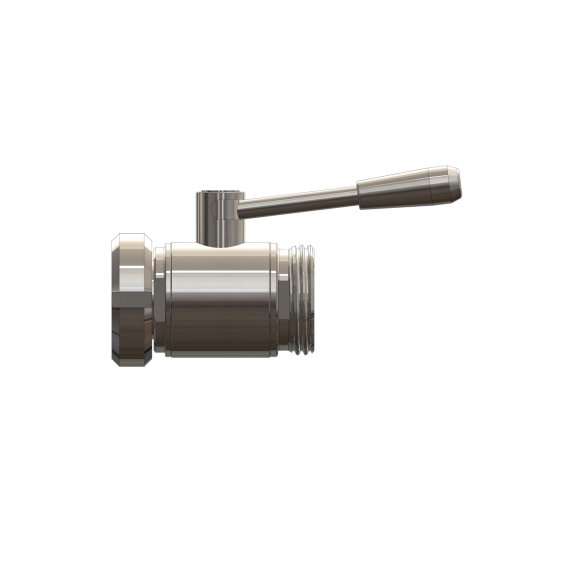

Ball valve, nut DIN DN – external thread DIN DN
BESCHREIBUNG

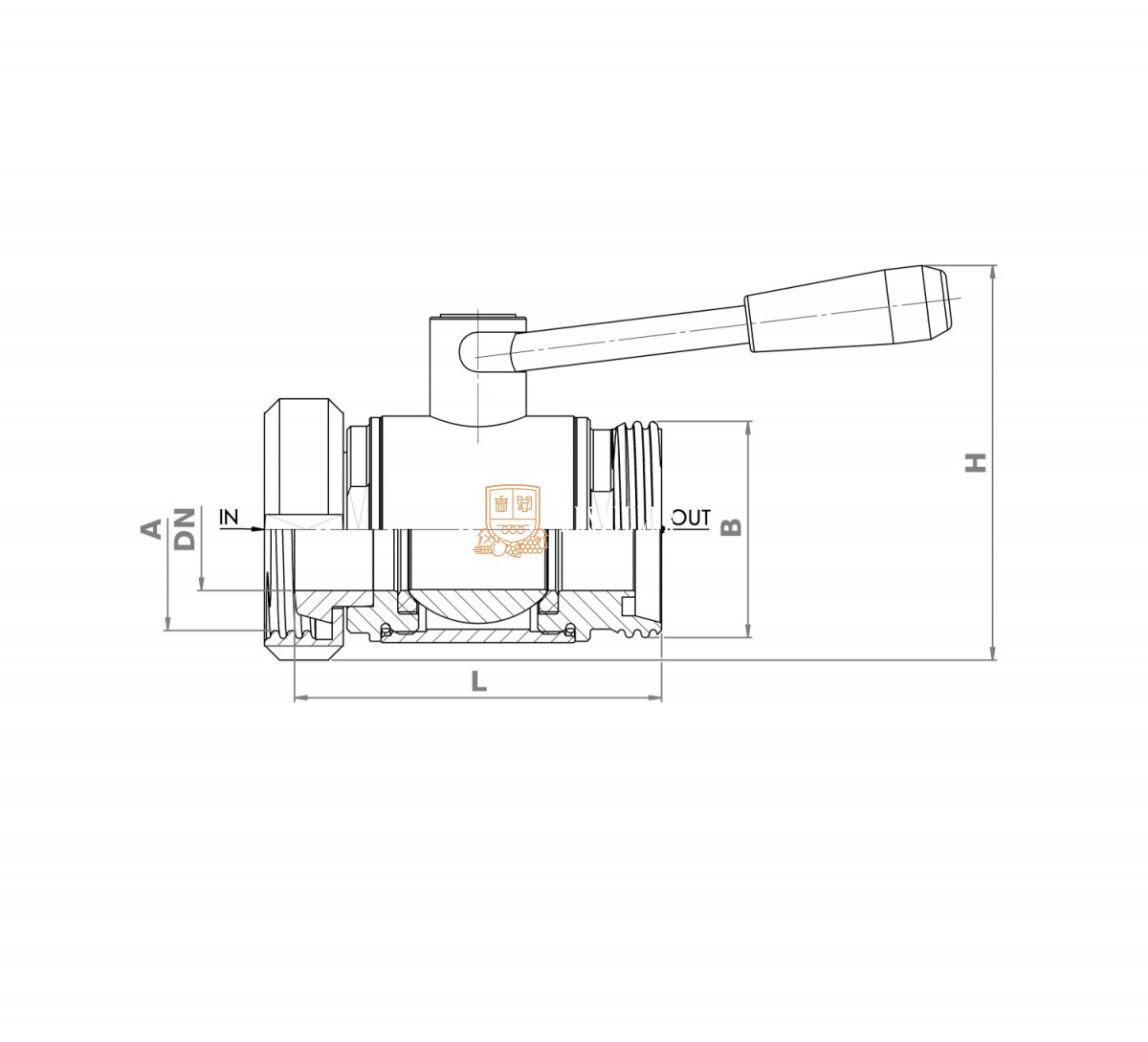

| DN | A | B | C | L | H | CODE |
|---|---|---|---|---|---|---|
| 20 | DIN DN 20 | DIN DN 20 | ∅20 | 85 | 73 | 8163420 |
| 25 | DIN DN 25 | DIN DN 25 | ∅25 | 90 | 86 | 8162525 |
| 32 | DIN DN 32 | DIN DN 32 | ∅32 | 98 | 107 | 8165432 |
| 32 | DIN DN 40 | DIN DN 25 | ∅32 | 106 | 110 | 8164025 |
| 32 | DIN DN 40 | DIN DN 32 | ∅32 | 98 | 110 | 8165440 |
| 32 | DIN DN 40 | DIN DN 40 | ∅32 | 98 | 110 | 8164040 |
| 32 | DIN DN 50 | DIN DN 25 | ∅32 | 110 | 117 | 8165025 |
| 32 | DIN DN 50 | DIN DN 32 | ∅32 | 102 | 117 | 8165433 |
| 40 | DIN DN 40 | DIN DN 40 | ∅40 | 106 | 129 | 8166440 |
| 40 | DIN DN 40 | DIN DN 50 | ∅40 | 117 | 129 | 8166452 |
| 40 | DIN DN 50 | DIN DN 40 | ∅40 | 107 | 138 | 8166450 |
| 50 | DIN DN 50 | DIN DN 50 | ∅40 | 118 | 138 | 8166451 |
| 50 | DIN DN 50 | DIN DN 50 | ∅50 | 139 | 147 | 8165050 |
| 65 | DIN DN 65 | DIN DN 65 | ∅65 | 160 | 170 | 8166565 |
